Симисторные регуляторы МРТ380.16-40 предназначены для поддержания температуры воздуха и регулировки скорости вентилятора на 220В в системах вентиляции с электрическим калорифером.
Поддержание температуры происходит за счет периодического включения/выключения тэнов нагревателя.

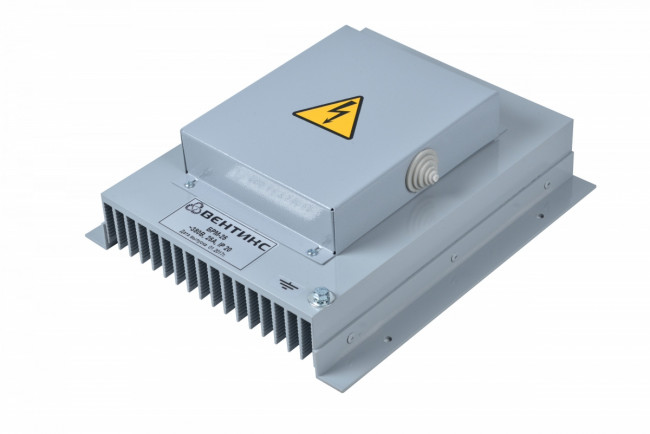

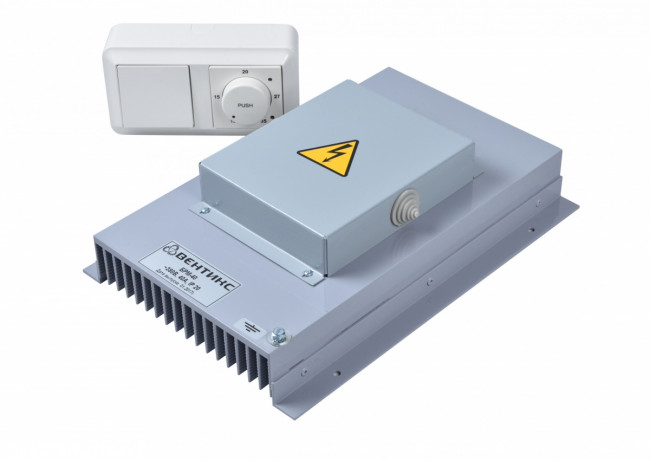

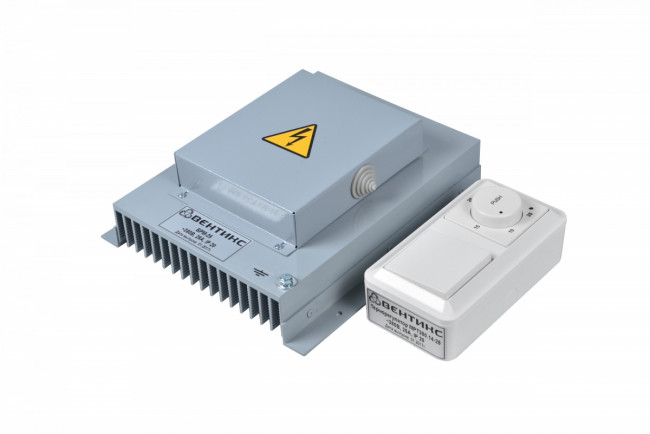

Особенностью данного регулятора является то, что он разделен на две части: блок управления и блок симисторов.
Между собой блок управления и блок симисторов соединены длинным 4-х метровым кабелем, который входит в комплект поставки.
Технические характеристики
- Напряжение питания блока управления: ~ 220 В ± 15%;
- Напряжение коммутируемое блоком симисторов: ~ 400 В ± 15%;
- Максимальный ток вентилятора на 220В: 2А;
- Диапазон рабочих температур: 0 ... 40 °С;
- Степень защиты блока управления: IP20;
- Степень защиты блока симисторов: IP40;
- Монтаж: на стену или в щит управления.
Таблица подбора терморегулятора по мощности
| Наименование регулятора | Максимальный рабочий ток, А | Максимальная нагрузка, кВт | Выделяемая мощность, Вт | Габаритные размеры блока управления, мм | Габаритные размеры блока симисторов, мм | Вес, кг |
| МРТ380.16-25 | 25 | 16 | 118 | 150*80*53 | 243*202*88 | 1,4 |
| МРТ380.16-40 | 40 | 26 | 195 | 150*80*53 | 300*202*88 | 1,8 |
Описание работы

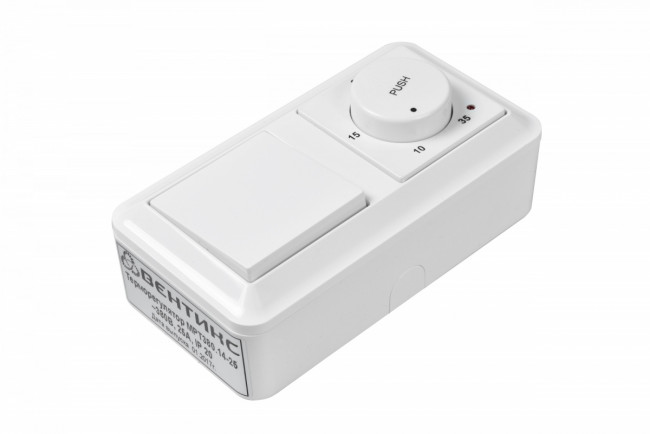

МРТ380.16-40 совмещает в одном корпусе терморегулятор и регулятор скорости вращения приточного вентилятора, подключенного на 220 В, максимальный рабочий ток 2 А. Схема сделана таким образом, что исключает возможность включения канального нагревателя без вентилятора. Конструктивно в состав регулятора входят два блока: регулятор скорости и регулятор температуры. Питание на блок регулятора температуры подается после нажатия кнопки «PUSH» на регуляторе скорости и нажатия кнопки «PUSH» на регуляторе температуры. При этом загорается зеленый светодиод СЕТЬ. Красный светодиод на регуляторе загорается при нагреве. Нужное значение температуры устанавливается путем выбора положения ручки на регуляторе ТЕМПЕРАТУРА.
В регуляторе температуры МРТ380.16 реализована возможность подключения нескольких блоков симисторов БРМ-25(40). Это дает возможность увеличить общую мощность терморегулятора за счет подключения дополнительных ступеней ТЭНов нагревателя.
Схема подключения вентилятора и нагревателя на 400 В/ 3 фазы мощностью до 16(26)-ти кВт к терморегулятору МРТ.380.16-40
ЕК - нагреватель 400 В /3 фазы;
М - вентилятор;
ТE1 – канальный (комнатный) датчик ТД-1 с измерительным элементом NTC10k;
L1, L2 и L3 - сеть;
D — сигнал "регулятор скорости включен" - 220В, можно не задействовать;
Фаза L1 подается напрямую на нагреватель, минуя блок симисторов.
Схема подключения вентилятора и нагревателя на 400 В/ 2 фазы мощностью до 11(17,6)-ти кВт к терморегулятору МРТ.380.16-40
ЕК - нагреватель 400 В /2 фазы;
М - вентилятор;
ТE1 – канальный (комнатный) датчик ТД-1 с измерительным элементом NTC10k;
D — сигнал "регулятор скорости включен" - 220В, можно не задействовать;
L1 и L2 - сеть.
Схема подключения вентилятора и нагревателя на 220 В мощностью до 5(8)-ти кВт к терморегулятору МРТ.380.16-40 к сети 220 В
ЕК - нагреватель 220 В;
М - вентилятор;
ТE1 – канальный (комнатный) датчик ТД-1 с измерительным элементом NTC10k;
D — сигнал "регулятор скорости включен" - 220В, можно не задействовать.
