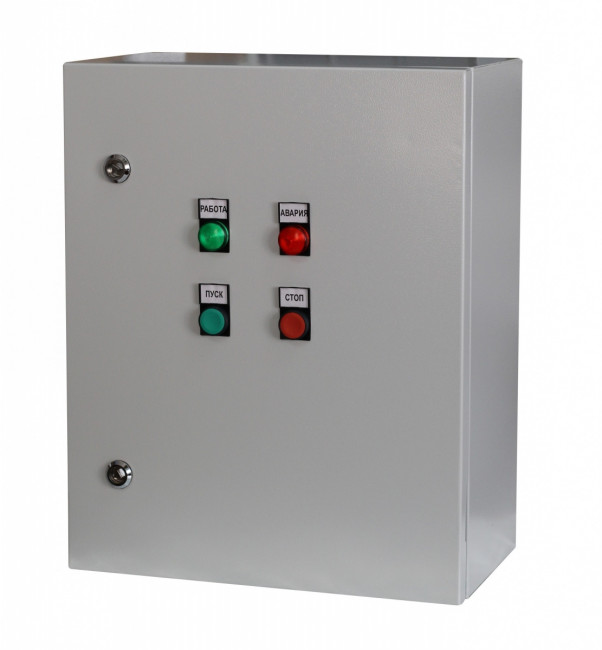

щит управления вентиляторами ЩУВ5-18,5 предназначен для плавного пуска и защиты двигателя трехфазного вентилятора (питание 380 В) от перегрузки по току. Выполнен в металлическом корпусе.
- Использование устройства плавного пуска обеспечивает контролируемый, безударный и плавный пуск.
- Предназначен для управления вентиляторами, у которых нет встроенных термоконтактов.
- Есть возможность управления с выносного пульта ПУ2 с индикацией режимов работы и аварии.
- ЩУВ5 применяется для управления мощными вентиляторами и вентиляторами с тяжелым пуском.
Щиты управления ЩУВ5 могут использоваться совместно с щитами серии ЩУ и ЩУТ для подключения вытяжных вентиляторов к приточной системе.
Технические характеристики
- Напряжение питания: ~ 380 В ± 15%, 50 Гц;
- Диапазон рабочих температур: 0 ... 40 °С.
Стандартные функции:
- ручной пуск и останов вентилятора на 380 В ;
- плавный пуск вентилятора;
- защита от перегрузки по току двигателя вентилятора;
- управление электроприводом воздушной заслонки (питание 220 В, возвратная пружина);
- отключение системы по сигналу пожарной сигнализации;
- индикация состояния системы;
- для удаленного управления возможно подключить пульт управления ПУ2.
Таблица подбора щита управления по мощности двигателя и нагревателя
| Наименование щита управления | Мощность двигателя, кВт | Линейный ток, A | Устройство плавного пуска | Габаритные размеры, мм | Степень защиты | Вес, кг | Материал корпуса |
| ЩУВ5-7,5 | 7,5 | 15,6 | SSI-7,5/11-04 | 400х500х200 | IP54 | 15,0 | металл |
| ЩУВ5-11,0 | 11,0 | 22,0 | SSI-11/23-04 | 400х500х200 | IP54 | 15,0 | металл |
| ЩУВ5-15,0 | 15,0 | 29,0 | SSI-15/30-04 | 400х500х200 | IP54 | 15,0 | металл |
| ЩУВ5-18,5 | 18,5 | 35,0 | SSI-18.5/37-04 | 500х650х220 | IP54 | 24,0 | металл |
| ЩУВ5-22,0 | 22,0 | 42,0 | SSI-22/43-04 | 500х650х220 | IP54 | 24,0 | металл |
| ЩУВ5-30,0 | 30,0 | 57,0 | SSI-30/60-04 | 500х650х220 | IP54 | 24,0 | металл |
Схема подключения ЩУВ5, пуск/стоп вентилятора кнопками щита управления
М1 - вентилятор, питание 380 В;
М4 - электропривод воздушной заслонки. Питание 220 В, возвратная пружина. Например LF230 Belimo;
14 и 15 - контакт системы пожарной сигнализации (нормально замкнутый);
А В С - сеть, N - рабочая нейтраль, PE - защитная земля.
В щите должны быть установлены перемычки между контактами 11 и 12.
При нажатии в щите кнопки ПУСК на вентилятор М1 подается питание 380 В.
На клемму 6 подается сигнал 220 В, который может быть использован для открытия воздушной заслонки М4.
Сигнал 220 В также подается на клемму 8, он применяется для подтверждения включения вентилятора.
При срабатывании автоматического выключателя (короткое замыкание или перегрузка по току) вентилятор отключается и подается сигнал 220 В на клемму 10.
При размыкании контакта пожарной сигнализации FS1 вентилятор также отключается.
Схема подключения ЩУВ5, пуск/стоп вентилятора с пульта управления ПУ2
М1 - вентилятор, питание 380 В;
М4 - электропривод воздушной заслонки, питание 220 В, возвратная пружина;
ПУ2 - пульт управления. Кнопки ПУСК, СТОП, лампочки АВАРИЯ и РАБОТА;
FS1 - контакт системы пожарной сигнализации (нормально замкнутый);
А В С - сеть, N - рабочая нейтраль, PE - защитная земля.
При нажатии кнопки ПУСК на пульте управления ПУ2 на вентилятор М1 подается питание 380 В.
На клемму 6 подается сигнал 220 В, который может быть использован для открытия воздушной заслонки М4.
На ПУ2 загорается лампочка РАБОТА.
При срабатывании автоматического выключателя (короткое замыкание или перегрузка по току) вентилятор отключается и загорается лампочка АВАРИЯ на пульте управления.
При размыкании контакта пожарной сигнализации FS1 вентилятор также отключается.
Возможно дистанционное включение вентилятора замыканием контактов 11 и 13. Выключение вентилятора возможно при их размыкании. Эта схема подключения может быть использована для дистанционного управления вентиляторами.
Внимание! Вентилятор, подключенный к щиту ЩУВ5 не может управляться частотным преобразователем.
Подводимые провода
| Щит управления ЩУВ4 | Обозначение кабеля | Тип кабеля |
Вентилятор - 7,5 кВт Вентилятор - 11 кВт Вентилятор - 15 кВт Вентилятор - 18,5 и 22 кВт Вентилятор - 30 кВт | S1 | ВВГ5х2,5 ВВГ5х4 ВВГ5х6 ВВГ5х10 ВВГ5х16 |
Вентилятор - 7,5 кВт Вентилятор - 1 1 кВт Вентилятор - 15 кВт Вентилятор - 18,5 и 22 кВт Вентилятор - 30 кВт | S4 | ВВГ4х2,5 ВВГ4х4 ВВГ4х6 ВВГ4х10 ВВГ4х16 |
| Для всех вентиляторов | S5 | МКЭШ 3х0,75 |
| Для всех вентиляторов | S6 | МКЭШ 2х0,75 |
