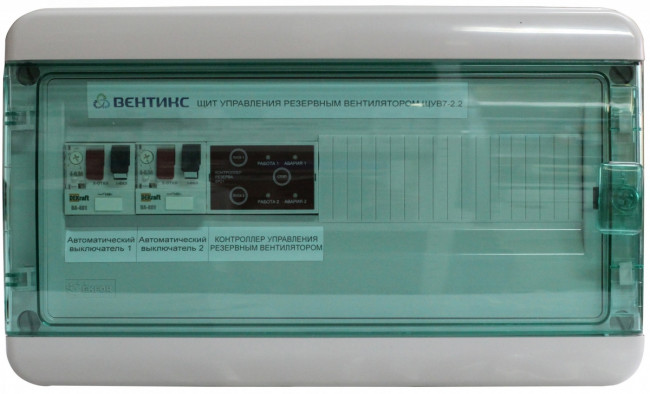

ЩУВ7-0,55 щит управления вентилятором

0
Артикул: 20868
25 260 Точную цену уточните у менеджера
-+Купить
В наличии
  • Обзор
  • Характеристики
  • Отзывы (0)

ЩУВ7-0,55 предназначен для автоматического управления основным и резервным вентиляторами, а так же для защиты двигателей трехфазных вентиляторов (питание 380 В) от перегрузок по току. Есть модификации для управления однофазными вентиляторами.

Обеспечивает непрерывность работы вентиляционной приточной/вытяжной системы.

Предназначен для управления вентиляторами, у которых нет встроенных термоконтактов.

Есть возможность управления с выносного пульта ПУ4 с индикацией режимов работы основного и резервного вентиляторов.

Технические характеристики

  • Напряжение питания: ~ 380 В ± 15%, 50 Гц;
  • Напряжение питания для однофазных версий: ~ 220 В ± 15%, 50 Гц;
  • Диапазон рабочих температур: 0 ... 40 °С.

Стандартные функции:

  • ручной пуск и останов основного и резервного вентилятора на 380 В (для однофазных версий пуск и останов основного и резервного вентилятора на 220 В);
  • контроль работы вентиляторов по дифференциальному датчику давления воздуха PS-500(1500);
  • защита от перегрузки по току двигателя вентилятора;
  • сухие контакты для управление электроприводом воздушной заслонки и индикации работы вентиляторов ;
  • индикация состояния системы;
  • для удаленного управления возможно подключить пульт управления ПУ4.

Таблица подбора щита управления по мощности двигателя и нагревателя

Наименование щита управления Мощность двигателя, кВт Диапазон установки тока авт. выкл., A Габаритные размеры, мм Степень защиты Вес, кг Материалл корпуса
ЩУВ7-0,18(220) 0,2 0,63 - 1 408х245х153 IP65 3,0 пластик
ЩУВ7-0,18 0,2 0,63 - 1 408х245х153 IP65 3,0 пластик
ЩУВ7-0,25 0,3 0,63 - 1 408х245х153 IP65 3,0 пластик
ЩУВ7-0,37 0,4 1 - 1,6 408х245х153 IP65 3,0 пластик
ЩУВ7-0,55 0,6 1,6 - 2,5 408х245х153 IP65 3,0 пластик
ЩУВ7-0,75 0,8 1,6 - 2,5 408х245х153 IP65 3,0 пластик
ЩУВ7-1,1 1,1 2,5 - 4 408х245х153 IP65 3,0 пластик
ЩУВ7-1,5 1,5 2,5 - 4 408х245х153 IP65 3,0 пластик
ЩУВ7-2,2 2,2 4 - 6,3 408х245х153 IP65 3,0 пластик
ЩУВ7-3,0 3,0 6 - 10 408х245х153 IP65 3,0 пластик
ЩУВ7-4,0 4,0 6 - 10 408х245х153 IP65 3,0 пластик
ЩУВ7-5,5 5,5 9 - 14 408х245х153 IP65 4,0 пластик
ЩУВ7-7,5 7,5 13 - 18 408х245х153 IP65 4,0 пластик
ЩУВ7-11,0 11,0 20 - 25 408х245х153 IP65 4,0 пластик
ЩУВ7-15,0 15,0 24 - 32 408х245х153 IP65 4,0 пластик
ЩУВ7-18,5 18,5 25 - 40 400х500х220 IP54 14,0 металл
ЩУВ7-22,0 22,0 37 - 50 400х500х220 IP54 14,0 металл
ЩУВ7-30,0 30,0 48 - 65 400х500х220 IP54 14,0 металл
ЩУВ7-45,0 45,0 80-104 650x500x220 IP54 25,0 металл

Схема подключения ЩУВ7 и 3ф. двигателей на 380 В

М1 - первый вентилятор;

М2 - второй вентилятор;

М3 - Электропривод заслонки первого вентилятора;

М4 - Электропривод заслонки первого вентилятора;

РD1 - дифференциальный датчик давления PS500 (PS1500) первого вентилятора;

РD2 - дифференциальный датчик давления PS500 (PS1500) второго вентилятора;

А В С - сеть, N - рабочая нейтраль, PE - защитная земля.

Возможность включать/выключать вентиляторы не только с лицевой панели контроллера КР21, но и с внешнего пульта ПУ4 или дистанционно, через контакты 21–24 щита управления.

Возможность запускать одновременно оба вентилятора при замыкании контактов 19-20 щита управления.

Сигналы типа "сухой контакт": "Работа Вентилятора 1", "Работа Вентилятора 2", "Общая авария"

Защита основного и резервного вентилятора от перегрузки по току. При срабатывании автоматического выключателя также подключается резервный вентилятор.

Кнопка СТОП, на контроллере КР21, останавливает работающий вентилятор и сбрасывает светодиоды АВАРИЯ.

Внимание! Ввиду возможного высокого уровня помех использовать при подключении ПУ4 только экранированный кабель.

Подводимые провода

Щит управления ЩУВ7 Обозначение кабеля Тип кабеля

Вентилятор - 5,5 кВт

Вентилятор - 7,5 кВт

Вентилятор - 11 кВт

Вентилятор - 15 кВт

Вентилятор - 18,5 и 22 кВт

Вентилятор - 30 кВт

S1

ВВГ 5х1,5

ВВГ 5х2,5

ВВГ 5х4

ВВГ 5х6

ВВГ 5х10

ВВГ 5х16

Вентилятор - 5,5 кВт

Вентилятор - 7,5 кВт

Вентилятор - 11 кВт

Вентилятор - 15 кВт

Вентилятор - 18,5 и 22 кВт

Вентилятор - 30 кВт

Вентилятор - 45 кВт

S4

ВВГ 4х1,5

ВВГ 4х2,5

ВВГ 4х4

ВВГ 4х6

ВВГ 4х10

ВВГ 4х16

ВВГ 4х25

Для всех вентиляторов S6 МКЭШ 2х0,75
Степень защитыIP65
Вес3,0
Диапазон установки тока авт. выкл., A1,6 - 2,5
Габаритные размеры, мм408х245х153
Материалл корпусапластик
Мощность двигателя, кВт0.6 Вт
Щит управления вентиляцией (тип)Щит управления вентилятором ЩУВ
Устройство защитыТР220
