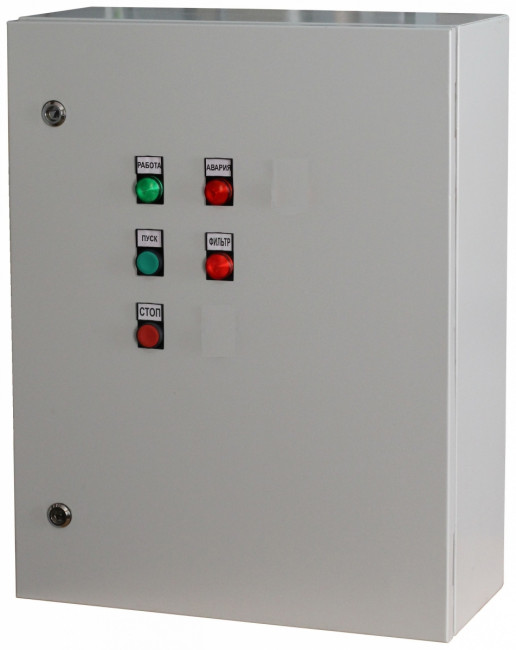

ЩУТ4-11,0 щит управления водяными калориферами

0
Артикул: 20901
143 686 Точную цену уточните у менеджера
-+Купить
В наличии
  • Обзор
  • Характеристики
  • Отзывы (0)

ЩУТ4-11,0 предназначен для управления работой вентилятора и калорифера, в приточных системах вентиляции с водяным калорифером.

Исполнение в металлическом корпусе.

Есть плавная регулировка скорости вращения приточного вентилятора на 380В или 220В.

Есть регулировка температуры приточного воздуха с помощью контроллера.

В состав системы должен входить смесительный узел, с электроприводом водяного клапана, управляемый сигналом 0-10 В.

В щитах реализована процедура зимнего запуска. Это уменьшает риск замерзания теплоносителя и позволяет уверенно запускать систему при любых климатических условиях.

В щитах управления, к которым подключается вентилятор с двигателем на 380 В реализована токовая защита или защита от перегрева обмоток двигателя.

Возможно совместное использование с щитом ЩУВ1, ЩУВ2 и ЩУВ3, при этом в щите добавляется функция управления вытяжным вентилятором. В таком случае вытяжной вентилятор будет запускаться совместно с приточным.

Технические характеристики

  • Напряжение питания: 220 В ± 15%, 50 Гц; (для щитов ЩУТ4-0,5(220) и ЩУТ4-1,1(220))
  • Напряжение питания: 380 В ± 15%, 50 Гц; (для всех остальных)
  • Диапазон рабочих температур: 0 ... 40 °С.

Стандартные функции:

  • ручной пуск и останов вентилятора на 220/380 В ;
  • плавная регулировка скорости вращения приточного вентилятора на 380 В;
  • регулировка температуры приточного воздуха;
  • защита теплоносителя от замораживания;
  • подключение капиллярного термостата TF30(60);
  • зимний запуск;
  • ручное переключение режима «Зима/Лето»
  • управление электроприводом смесительного узла, питание 24В, сигнал 0-10В;
  • управление электроприводом воздушной заслонки (питание 220 В, возвратная пружина);
  • индикация загрязнения фильтра;
  • отключение системы по сигналу пожарной сигнализации;
  • индикация состояния системы;
  • для управления вытяжным вентилятором возможно подключить ЩУВ1, ЩУВ2 или ЩУВ3.

Таблица подбора щита управления по мощности двигателя

Наименование щита управления Максимальная мощность двигателя, кВт Максимальный линейный ток, A Габаритные размеры, мм Степень защиты Вес, кг Материалл корпуса
ЩУТ4-0,5(220) 0,5(220В) 16 500х650х220 IP54 22 Металл
ЩУТ4-1,1(220) 1,1(220В) 16 500х650х220 IP54 22 металл
ЩУТ4-0,75 0,8 10 650х800х250 IP54 55,0 металл
ЩУТ4-1,5 1,5 12 650х800х250 IP54 55,0 металл
ЩУТ4-2,2 2,2 14 650х800х250 IP54 57,0 металл
ЩУТ4-3,0 3,0 16 650х800х250 IP54 57,0 металл
ЩУТ4-4,0 4,0 18 650х800х250 IP54 58,0 металл
ЩУТ4-5,5 5,5 22 650х800х250 IP54 58,0 металл
ЩУТ4-7,5 7,5 24 750х1200х300 IP54 93,0 металл
ЩУТ4-11,0 11,0 31 750х1200х300 IP54 95,0 металл
ЩУТ4-15,0 15,0 38 750х1200х300 IP54 98,0 металл

Функциональная схема

Для вентиляторов 4 и 5, 5 кВт в щите установлены реле защиты по термоконтактам ТР220. Остальные двигатели защищаются от перегрузки по току.

К щиту управления возможно подключать вытяжные вентиляторы, для совместного включения приточного и вытяжного вентиляторов.

Вытяжные вентиляторы подключаются при помощи щитов ЩУВ1, ЩУВ2 или ЩУВ3.

Схема подключения ЩУТ4, двигатель 7,5 кВт (без термоконтактов)

NW1 - водяной калорифер;

R1 - частотный регулятор скорости вращения вентилятора A TV212;

М1 - вентилятор, питание 380 В;

М4 - электропривод воздушной заслонки на 220 В с возвратной пружиной, например, LF230 Belimo;

М5 - циркуляционный насос на 220 В;

М6 - электропривод для двух или трехходового вентиля, управление сигналом 0-10 В;

FS1 - контакт пожарной сигнализации;

PD1 - дифференциальный датчик давления PS500(PS1500);

FT1- термостат защиты от замерзания;

T2- канальный датчик температуры TD-K1000;

T1 - накладной датчик температуры обратной воды TD-A1000-Br.

Подводимые провода

Щит управления Обозначение кабеля Тип кабеля

ЩУТ4-0,75

ЩУТ4-1,5

ЩУТ4-2,2

ЩУТ4-3

ЩУТ4-4

ЩУТ4-5,5

ЩУТ4-7,5

ЩУТ4-11,0

ЩУТ4-15,0

S1

ВВГ5х1,5

ВВГ5х2,5

ВВГ5х4

ВВГ5х6

ЩУТ4-0,75

ЩУТ4-1,5

ЩУТ4-2,2

ЩУТ4-3

ЩУТ4-4

ЩУТ4-5,5

ЩУТ4-7,5

ЩУТ4-11,0

ЩУТ4-15,0

S4

ВВГ4х1,5

ВВГ4х2,5

ВВГ4х4

ВВГ4х6

Для всех ЩУТ4

S6

S5

МКЭШ 3х0,75

МКЭШ 2х0,75

Материал корпусаметалл
Степень защитыIP54
Вес95
Линейный ток, A31
Габаритные размеры, мм750х1200х300
Максимальная мощность двигателя, кВт11
