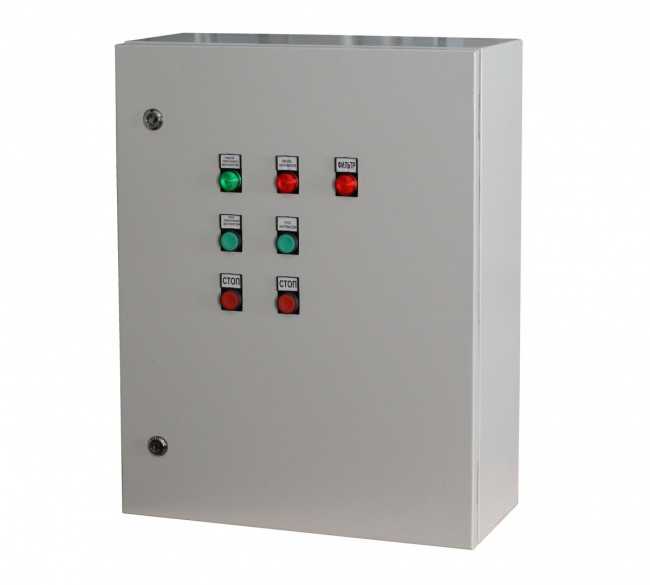

ЩУ2-1,1-24,0 предназначен для управления работой вентилятора и калорифера в приточных системах вентиляции с электрическим калорифером.
Есть плавная регулировка скорости вращения приточного вентилятора на 220/380 В.
Мощность электрического калорифера на 380 В до 24 кВт. Возможно подключение нагревателя на 220 В.
Раздельное включение вентилятора и нагревателя, с автоматическим отключением нагревателя при отключении вентилятора.
Отключение питания нагревателя при срабатывании биметаллических термовыключателей калорифера.
Возможно совместное использование с щитом ЩУВ1, ЩУВ2 и ЩУВ3, при этом в щите добавляется функция управления вытяжным вентилятором. В таком случае вытяжной вентилятор будет запускаться совместно с приточным.
Технические характеристики
- Напряжение питания: ~ 380 В ± 15%, 50 Гц;
- Диапазон рабочих температур: 0 ... 40 °С.
Стандартные функции:
- ручной пуск и останов вентилятора на 220/380 В;
- плавная регулировка скорости вращения приточного вентилятора;
- ручной пуск и останов электрического нагревателя на 380 В;
- электрический нагреватель 220/380 В;
- защита от перегрева электрического нагревателя с помощью контроля состояния биметаллических термовыключателей, установленных в нагревателе;
- блокировка включения нагревателя без включения вентилятора;
- индикация загрязнения фильтра по дифференциальному датчику давления воздуха PS-500;
- управление электроприводом воздушной заслонки (питание 220 В, возвратная пружина);
- отключение системы по сигналу пожарной сигнализации;
- индикация состояния системы;
- для управления вытяжным вентилятором возможно подключить ЩУВ1, ЩУВ2 или ЩУВ3.
Таблица подбора щита управления по мощности двигателя и нагревателя
| Наименование щита управления | Максимальная мощность двигателя 220В, кВт | Максимальная мощность нагревателя, кВт | Максимальный линейный ток, A | Габаритные размеры, мм | Степень защиты | Вес, кг | Материалл корпуса |
| ЩУ2-0,55-6,0 | 0,55 | 6,0 | 13 | 500х400х220 | IP54 | 15,0 | металл |
| ЩУ2-0,55-9,0 | 0,55 | 9,0 | 18 | 500х400х220 | IP54 | 15,0 | металл |
| ЩУ2-0,55-12,0 | 0,55 | 12,0 | 22 | 500х400х220 | IP54 | 15,0 | металл |
| ЩУ2-0,5-15,0 | 0,55 | 15,0 | 27 | 500х400х220 | IP54 | 15,0 | металл |
| ЩУ2-1,1-18,0 | 1,1 | 18,0 | 32 | 500х400х220 | IP54 | 15,0 | металл |
| ЩУ2-1,1-24,0 | 1,1 | 24,0 | 42 | 500х400х220 | IP54 | 15,0 | металл |
| ЩУ2-0,75-18,0/Р | 0,75 (380В) | 18,0 | 32 | 800х650х250 | IP54 | 29,0 | металл |
| ЩУ2-1,5-24,0/Р | 1,5 (380В) | 24,0 | 42 | 800х650х250 | IP54 | 29,0 | металл |
Функциональная схема
Схема подключения ЩУ2-0,55-6, ЩУ2-0,55-9, ЩУ2-0,55-12, ЩУ2-0,55-15, ЩУ2-1,1-18 и ЩУ2-1,1-24
Схема подключения ЩУ2-0,75-18/Р и ЩУ2-1,5-24/Р
NK1 - канальный нагреватель;
М1 - приточный трехфазный вентилятор, регулировка скорости частотным регулятором;
М3 - приточный вентилятор на 220В, регулировка скорости симисторным регулятором;
М4 - привод вентиляционной заслонки, питание 220 В, трехпроводное управление;
PD1 -дифференциальный датчик давления PS500(индикация загрязнения фильтра);
FS1 - контакт пожарной сигнализации NO;
А В С - сеть, N - рабочая нейтраль, PE - защитная земля;
Q - термостат защиты от перегрева, температура срабатывания 70–80 ° С;
Y - термостат защиты от воспламенения, температура срабатывания 120–130° С .
Подводимые провода
| Щит управления | Обозначение кабеля | Тип кабеля |
ЩУ2-0,55-6 |
S1 S3 |
ВВГ5х1,5 ВВГ4х1,5 |
ЩУ2-0,55-9 ЩУ2-0,55-12 |
S1 S3 |
ВВГ5х2,5 ВВГ4х2,5 |
| ЩУ2-0,55-15 | S1 S3 |
ВВГ5х4 ВВГ4х4 |
ЩУ2-1,1-18 ЩУ2-0,75-18/Р |
S1 S3 |
ВВГ5х6 ВВГ4х6 |
ЩУ2-1,1-24 ЩУ2-1,5-24/Р |
S1 S3 |
ВВГ5х10 ВВГ4х10 |
| Для всех ЩУ2 | S2 S4 S5 S6 |
МКЭШ 4х0,75 ВВГ4х1,5 МКЭШ 3х0,75 МКЭШ 2х0,75 |
