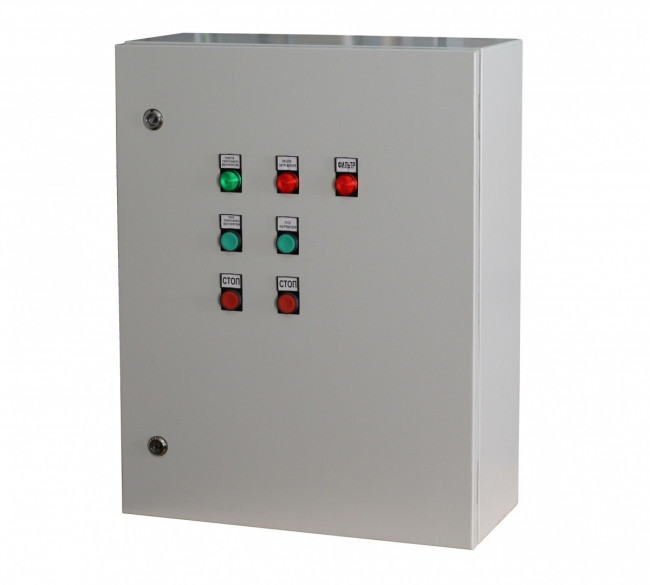

ЩУ3-1,5-24,0 щит управления электрическими нагревателями

ЩУ3-1,5-24,0 предназначен для управления работой вентилятора и калорифера в приточных системах вентиляции с электрическим калорифером.
К щиту управления можно подключить частотный регулятор скорости вращения вентилятора.
Два варианта исполнения - в металлическом и пластиковом корпусе.
Есть регулировка температуры приточного воздуха с помощью контроллера.
Мощность электрического калорифера на 380 В до 24 кВт. Возможно подключение нагревателя на 220 В.
Раздельное включение вентилятора и нагревателя, с автоматическим отключением нагревателя при отключении вентилятора.
Отключение питания нагревателя при срабатывании биметаллических термовыключателей калорифера.
Возможно совместное использование с щитом ЩУВ1, ЩУВ2 и ЩУВ3, при этом в щите добавляется функция управления вытяжным вентилятором. В таком случае вытяжной вентилятор будет запускаться совместно с приточным.

Технические характеристики

• Напряжение питания: ~ 380 В ± 15%, 50 Гц
• Диапазон рабочих температур: 0 ... 40 °С

Стандартные функции:

• ручной пуск и останов вентилятора на 220/380 В;
• ручной пуск и останов электрического нагревателя на 380 В;
• электрический нагреватель 220/380 В;
• регулировка температуры приточного воздуха;
• защита от перегрева электрического нагревателя с помощью контроля состояния биметаллических термовыключателей, установленных в нагревателе;
• блокировка включения нагревателя без включения вентилятора;
• индикация загрязнения фильтра по дифференциальному датчику давления воздуха PS500(PS1500);
• управление электроприводом воздушной заслонки (питание 220 В, возвратная пружина);
• отключение системы по сигналу пожарной сигнализации;
• индикация состояния системы;
• для управления вытяжным вентилятором возможно подключить ЩУВ1, ЩУВ2 или ЩУВ3.

Таблица подбора щита управления по мощности двигателя и нагревателя

Наименование щита управления	Максимальная мощность двигателя, кВт	Максимальная мощность нагревателя, кВт	Максимальный линейный ток, A	Габаритные размеры, мм	Степень защиты	Вес, кг	Материалл корпуса
ЩУ3-0,75-6,0	0,75	6,0	13	650х500х220	IP54	24,0	металл
ЩУ3-0,75-9,0	0,75	9,0	18	650х500х220	IP54	24,0	металл
ЩУ3-0,75-12,0	0,75	12,0	22	650х500х220	IP54	24,0	металл
ЩУ3-0,75-15,0	0,75	15,0	27	650х500х220	IP54	24,0	металл
ЩУ3-0,75-18,0	0,75	18,0	32	650х500х220	IP54	24,0	металл
ЩУ3-1,5-24,0	1,5	24,0	42	650х500х220	IP54	24,0	металл

Функциональная схема

Схема подключения ЩУ3-0,75-6, ЩУ3-0,75-9, ЩУ3-0,75-12, ЩУ3-0,75-15, ЩУ3-0,75-18 и ЩУ3-1,5-24

NK1 - канальный нагреватель;

М1 - приточный трехфазный вентилятор;

М4 - привод вентиляционной заслонки, питание 220 В, трехпроводное управление;

PD1 -дифференциальный датчик давления (индикация загрязнения фильтра);

FS1 - контакт пожарной сигнализации NO;

ТЕ - канальный датчик температуры TD-K1000;

В щите должна быть установлена перемычка между контактами 15 и 16;

А В С - сеть, N - рабочая нейтраль, PE - защитная земля;

Q - термостат защиты от перегрева, температура срабатывания 70–80° С;

Y - термостат защиты от воспламенения, температура срабатывания 120–130° С.

Описание работы

При нажатии кнопки ПУСК ВЕНТИЛЯТОРА происходит запуск вентилятора M1, при этом на передней панели щита управления загорится лампа РАБОТА ВЕНТИЛЯТОРА. После запуска вентилятора возможно включение нагревателя. Кнопкой ПУСК НАГРЕВАТЕЛЯ включается канальный нагреватель NK1 и на дверце щита управления загорится индикаторная лампа РАБОТА НАГРЕВАТЕЛЯ.

Симисторный регулятор, путем постоянного включения/выключения нагревателя поддерживает заданную температуру приточного воздуха. Датчик температуры ТЕ устанавливается в канале приточной вентиляции или в помещении. Кнопками СТОП можно выключить вентилятор и нагреватель.

Нагреватель блокируется, если не включить вентилятор. При срабатывании термостатов защиты против перегрева канальный нагреватель отключается, вентилятор продолжает работать.

При замыкании контакта пожарной сигнализации FS1 вентилятор и нагреватель также отключается.

К щиту управления возможно подключение частотного регулятора A TV212.

Щит управления позволяет подключать вентиляторы и электрические нагреватели на 220 В.

Возможно совместное включение с приточным вентилятором вытяжного вентилятора при помощи щита управления ЩУВ1, ЩУВ2 или ЩУВ3.

Подводимые провода

Щит управления	Обозначение кабеля	Тип кабеля
ЩУ3-0,75-6	S1 S3	ВВГ5х1,5 ВВГ4х1,5
ЩУ3-0,75-9 ЩУ3-0,75-12	S1 S3	ВВГ5х2,5 ВВГ4х2,5
ЩУ3-0,75-15	S1 S3	ВВГ5х4 ВВГ4х4
ЩУ3-0,75-18	S1 S3	ВВГ5х6 ВВГ4х6
ЩУ3-1,5-24	S1 S3	ВВГ5х10 ВВГ4х10
Для всех ЩУ3	S2 S4 S5 S6	МКЭШ 4х0,75 ВВГ4х1,5 МКЭШ 3х0,75 МКЭШ 2х0,75
