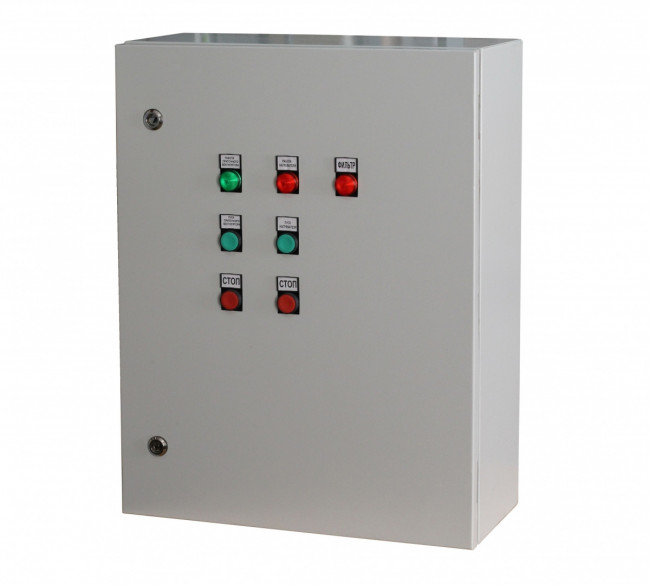

ЩУ5-1,5-36,0 щиты управления электрическими нагревателями

ЩУ5-1,5-36,0 предназначен для управления работой вентилятора и калорифера, в приточных системах вентиляции с электрическим калорифером.

К щиту управления можно подключить частотный регулятор скорости вращения вентилятора.

Электрический калорифер разделен на две группы мощности. Раздельное включение групп.

Мощность электрического калорифера на 380 В до 48 кВт.

Раздельное включение вентилятора и нагревателя, с автоматическим отключением нагревателя при отключении вентилятора.

Отключение питания нагревателя при срабатывании биметаллических термовыключателей калорифера.

Возможно совместное использование с щитом ЩУВ1, ЩУВ2 и ЩУВ3, при этом в щите добавляется функция управления вытяжным вентилятором. В таком случае вытяжной вентилятор будет запускаться совместно с приточным.

Технические характеристики

• Напряжение питания: ~ 380 В ± 15%, 50 Гц;
• Диапазон рабочих температур: 0 ... 40 °С.

Стандартные функции:

• ручной пуск и останов вентилятора на 380 В ;
• ручной пуск и останов электрического нагревателя на 380 В ;
• электрический нагреватель разделен на две группы мощности с раздельным включением;
• защита от перегрева электрического нагревателя с помощью контроля состояния биметаллических термовыключателей, установленных в нагревателе;
• блокировка включения нагревателя без включения вентилятора ;
• индикация загрязнения фильтра по дифференциальному датчику давления воздуха PS-500;
• управление электроприводом воздушной заслонки (питание 220 В, возвратная пружина);
• отключение системы по сигналу пожарной сигнализации;
• индикация состояния системы;
• для управления вытяжным вентилятором возможно подключить ЩУВ1, ЩУВ2 или ЩУВ3.

Таблица подбора щита управления по мощности двигателя и нагревателя

Наименование щита управления	Максимальная мощность двигателя, кВт	Максимальная мощность нагревателя, кВт	Максимальный линейный ток, A	Габаритные размеры, мм	Степень защиты	Вес, кг	Материалл корпуса
ЩУ5-1,5-30,0	1,5	30,0	57	650х500х220	IP54	24,0	металл
ЩУ5-1,5-36,0	1,5	36,0	67	650х500х220	IP54	24,0	металл
ЩУ5-2,2-42,0	2,2	42,0	78	650х500х220	IP54	24,0	металл
ЩУ5-2,2-48,0	2,2	48,0	88	650х500х220	IP54	24,0	металл

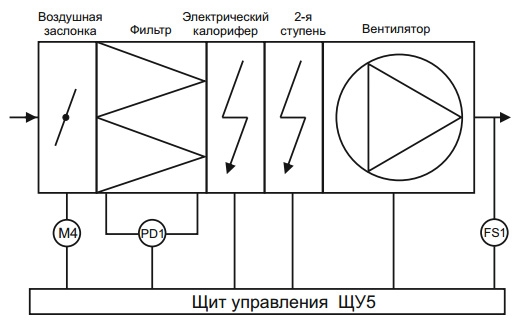

Функциональная схема

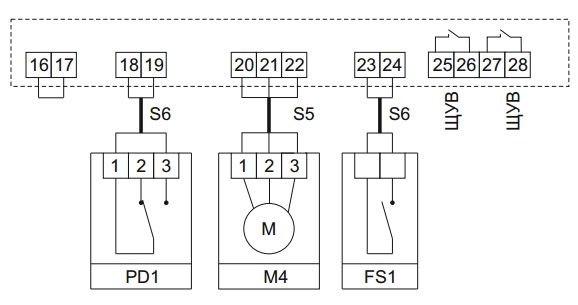

Схема подключения ЩУ5-1,5-30, ЩУ5-1,5-36, ЩУ5-2,2-42 и ЩУ5-2,2-48

NK1 - канальный нагреватель;

NK2 - вторая ступень канального нагревателя;

М1 - приточный трехфазный вентилятор;

М4 - привод вентиляционной заслонки, питание 220 В, трехпроводное управление;

PD1 -дифференциальный датчик давления (индикация загрязнения фильтра);

FS1 - контакт пожарной сигнализации NO;

В щите должны быть установлена перемычка между контактами 16 и 17;

А В С - сеть, N - рабочая нейтраль, PE - защитная земля;

Q - термостат защиты от перегрева, температура срабатывания 70–80° С;

Y - термостат защиты от воспламенения, температура срабатывания 120–130° С.

Описание работы

При нажатии кнопки ПУСК ВЕНТИЛЯТОРА происходит запуск вентилятора М1, при этом на передней панели щита управления загорится лампа РАБОТА ВЕНТИЛЯТОРА.

После запуска вентилятора возможно включение нагревателя. Кнопкой ПУСК НАГРЕВАТЕЛЯ1 включается канальный нагреватель NK1, загорится индикаторная лампа РАБОТА НАГРЕВАТЕЛЯ1.

Кнопкой ПУСК НАГРЕВАТЕЛЯ2 включается вторая ступень канального нагревателя.

Кнопками СТОП можно выключить вентилятор и оба нагревателя.

Без включенного вентилятора нагреватель не работает .

При срабатывании термостатов защиты против перегрева канальный нагреватель отключается, а вентилятор продолжает работать.

При замыкании контакта пожарной сигнализации FS1 вентилятор и нагреватель также отключается.

К щиту управления возможно подключение частотного регулятора A TV212.

Возможно совместное включение с приточным вентилятором вытяжного вентилятора при помощи щита управления ЩУВ1, ЩУВ2 или ЩУВ3.

Подводимые провода

Щит управления	Обозначение кабеля	Тип кабеля
ЩУ5-1,5-30 ЩУ5-1,5-36	S1	ВВГ5х16
ЩУ5-2,2-42 ЩУ5-2,2-48	S1	ВВГ5х25
Для всех ЩУ5	S2 S3 S4 S6 S7	МКЭШ 4х0,75 ВВГ4х10 ВВГ4х1,5 МКЭШ 2х0,75 ВВГ3х10
