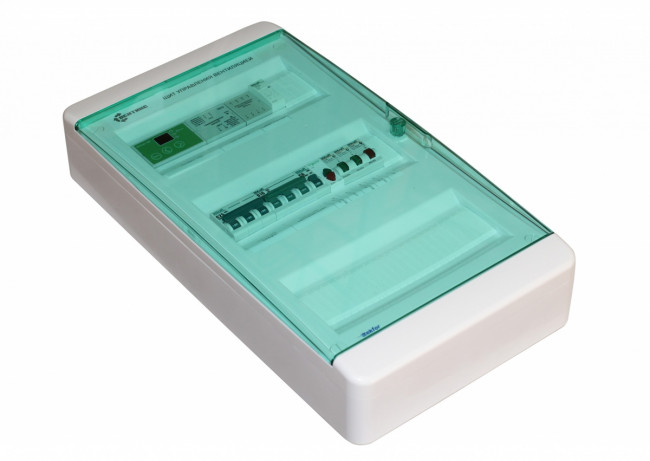

ЩУ-ЭП-Р10-3.1 щит управления электрическими нагревателями

0
Артикул: 20957
48 489 Точную цену уточните у менеджера
-+Купить
В наличии
  • Обзор
  • Характеристики
  • Отзывы (0)

Щиты управления электрическими нагревателями ЩУ-ЭП-Р10-3.1 применяются в приточных и приточно-вытяжных системах с электрическим нагревателем.

  • Сблокированное управление приточным и вытяжным вентилятором.
  • Возможна регулировка скорости приточного и вытяжного вентилятора.
  • Подключение нагревателей на 220 В 1 фаза, 380 В 2 фазы и 380 В 3 фазы.
  • Мощность электрического нагревателя – от 3 до 15 кВт.
  • Отключение питания нагревателя при срабатывании биметаллических термовыключателей калорифера.
  • Контроль работы приточного вентилятора по дифференциальному датчику давления.
  • Запуск системы одной кнопкой.
  • Подключение дистанционного кнопочного пульта управления.

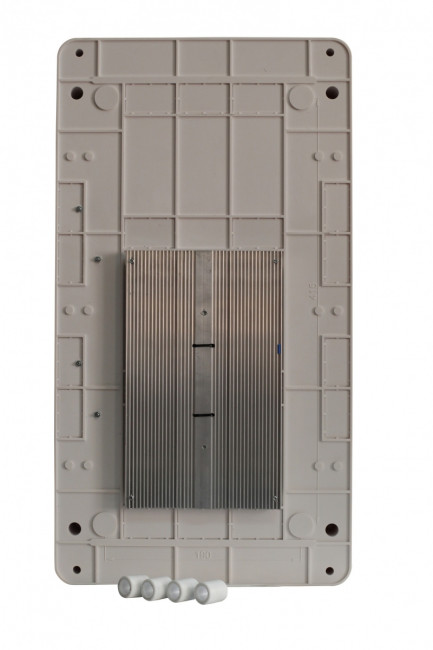

  • Пластиковый корпус с радиатором на задней стенке.

Расшифровка названия

Например, ЩУ-ЭП-Р1Р1-12.3 означает что щит будет управлять приточно-вытяжной системой с возможностью регулировки скорости приточного и вытяжного вентилятора и электрическим калорифером 12 кВт, 380В, 3 фазы.

Дополнительно через "/" могут указываться следующие дополнительные функции:
"/Пр" - Продувка ТЭНов после остановки системы.

"/ksp" - В щите выводится питание 220В 6А для подключения саморегулирующего кабеля периметрального обогрева.

Технические характеристики

  • Напряжение питания: 220 В ± 15%, 50 Гц (для щитов с однофазным электрическим нагревателем)
  • Напряжение питания: 380 В ± 15%, 50 Гц
  • Диапазон рабочих температур: 0 ... 40 °С

Стандартные функции:

  • ручной пуск и останов вентсистемы;
  • плавная регулировка скорости вращения приточного вентилятора(в зависимости от модификации щита управления);
  • плавная регулировка скорости вращения вытяжного вентилятора(в зависимости от модификации щита управления);
  • электрический нагреватель 220/380 В, 1,2 или 3 фазы;
  • регулировка температуры приточного воздуха;
  • защита от перегрева электрического нагревателя с помощью контроля состояния биметаллических термовыключателей, установленных в нагревателе;
  • контроль работы приточного вентилятора с помощью подключения дифференциального реле давления PS500 на вентилятор;
  • индикация загрязнения фильтра по дифференциальному датчику давления воздуха PS500;
  • управление электроприводом воздушной заслонки (питание 220 В, возвратная пружина, либо управление "открыто/закрыто");
  • подключение пульта дистанционного управления ПУ5;
  • отключение системы по сигналу пожарной сигнализации;
  • индикация состояния системы.

Таблица подбора щита управления по мощности двигателя и нагревателя

Наименование щита управления Приточный вентилятор 220 В, кВт Вытяжной вентилятор 220 В, кВт Регулировка скорости вентилятора приток/вытяжка Электрический нагреватель Габаритные размеры, мм Степень защиты Вес, кг Материал корпуса
ЩУ-ЭП-10-3.1 0,55 - - 3кВт/220В/1ф 290х535х122 IP41 7,0 пластик
ЩУ-ЭП-11-3.1 0,55 0,55 - 3кВт/220В/1ф 398х535х122 IP41 8,0 пластик
ЩУ-ЭП-Р10-3.1 0,55 - СРМ2.5Щ/- 3кВт/220В/1ф 290х535х122 IP41 7,0 пластик
ЩУ-ЭП-Р11-3.1 0,55 0,55 СРМ2.5Щ/- 3кВт/220В/1ф 398х535х122 IP41 8,0 пластик
ЩУ-ЭП-Р1Р1-3.1 0,55 0,55 СРМ2.5Щ/СРМ2.5Щ 3кВт/220В/1ф 300х560х173 IP65 8,0 пластик
ЩУ-ЭП-10-5.2 0,55 - - 5кВт/380В/2ф 290х535х122 IP41 7,0 пластик
ЩУ-ЭП-11-5.2 0,55 0,55 - 5кВт/380В/2ф 290х535х122 IP41 8,0 пластик
ЩУ-ЭП-Р10-5.2 0,55 - СРМ2.5Щ/- 5кВт/380В/2ф 290х535х122 IP41 7,0 пластик
ЩУ-ЭП-Р11-5.2 0,55 0,55 СРМ2.5Щ/- 5кВт/380В/2ф 398х535х122 IP41 8,0 пластик
ЩУ-ЭП-Р1Р1-5.2 0,55 0,55 СРМ2.5Щ/СРМ2.5Щ 5кВт/380В/2ф 300х560х173 IP65 8,0 пластик
ЩУ-ЭП-10-6.3 0,55 - - 6кВт/380В/3ф 290х535х122 IP41 7,0 пластик
ЩУ-ЭП-11-6.3 0,55 0,55 - 6кВт/380В/3ф 290х535х122 IP41 8,0 пластик
ЩУ-ЭП-Р10-6.3 0,55 - СРМ2.5Щ/- 6кВт/380В/3ф 290х535х122 IP41 7,0 пластик
ЩУ-ЭП-Р11-6.3 0,55 0,55 СРМ2.5Щ/- 6кВт/380В/3ф 398х535х122 IP41 8,0 пластик
ЩУ-ЭП-Р1Р1-6.3 0,55 0,55 СРМ2.5Щ/СРМ2.5Щ 6кВт/380В/3ф 408х560х173 IP65 8,0 пластик
ЩУ-ЭП-10-9.3 0,55 - - 9кВт/380В/3ф 290х535х122 IP41 7,0 пластик
ЩУ-ЭП-11-9.3 0,55 0,55 - 9кВт/380В/3ф 290х535х122 IP41 8,0 пластик
ЩУ-ЭП-Р10-9.3 0,55 - СРМ2.5Щ/- 9кВт/380В/3ф 290х535х122 IP41 7,0 пластик
ЩУ-ЭП-Р11-9.3 0,55 0,55 СРМ2.5Щ/- 9кВт/380В/3ф 398х535х122 IP41 8,0 пластик
ЩУ-ЭП-Р1Р1-9.3 0,55 0,55 СРМ2.5Щ/СРМ2.5Щ 9кВт/380В/3ф 408х560х173 IP65 8,0 пластик
ЩУ-ЭП-10-12.3 0,55 - - 12кВт/380В/3ф 290х535х122 IP41 7,0 пластик
ЩУ-ЭП-11-12.3 0,55 0,55 - 12кВт/380В/3ф 398х535х122 IP41 8,0 пластик
ЩУ-ЭП-Р10-12.3 0,55 - СРМ2.5Щ/- 12кВт/380В/3ф 290х535х122 IP41 7,0 пластик
ЩУ-ЭП-Р11-12.3 0,55 0,55 СРМ2.5Щ/- 12кВт/380В/3ф 398х535х122 IP41 8,0 пластик
ЩУ-ЭП-Р1Р1-12.3 0,55 0,55 СРМ2.5Щ/СРМ2.5Щ 12кВт/380В/3ф 408х560х173 IP65 8,0 пластик
ЩУ-ЭП-10-15.3 0,55 - - 15кВт/380В/3ф 300х560х173 IP65 9,0 пластик
ЩУ-ЭП-11-15.3 0,55 0,55 - 15кВт/380В/3ф 408х560х173 IP65 10,0 пластик
ЩУ-ЭП-Р10-15.3 0,55 - СРМ2.5Щ/- 15кВт/380В/3ф 300х560х173 IP65 9,0 пластик
ЩУ-ЭП-Р11-15.3 0,55 0,55 СРМ2.5Щ/- 15кВт/380В/3ф 408х560х173 IP65 10,0 пластик
ЩУ-ЭП-Р1Р1-15.3 0,55 0,55 СРМ2.5Щ/СРМ2.5Щ 15кВт/380В/3ф 408х560х173 IP65 10,0 пластик

Функциональная схема ЩУ-ЭП-10-X.Y

Функциональная схема ЩУ-ЭП-11-X.Y

Материал корпусапластик
Степень защитыIP41
Вес7,0
Габаритные размеры, мм290х535х122
Приточный вентилятор 220 В, кВт0,55
Вытяжной вентилятор 220 В, кВт-
Регулировка скорости вентилятора приток/вытяжкаСРМ2.5Щ/-
Электрический нагреватель3кВт/220В/1ф
