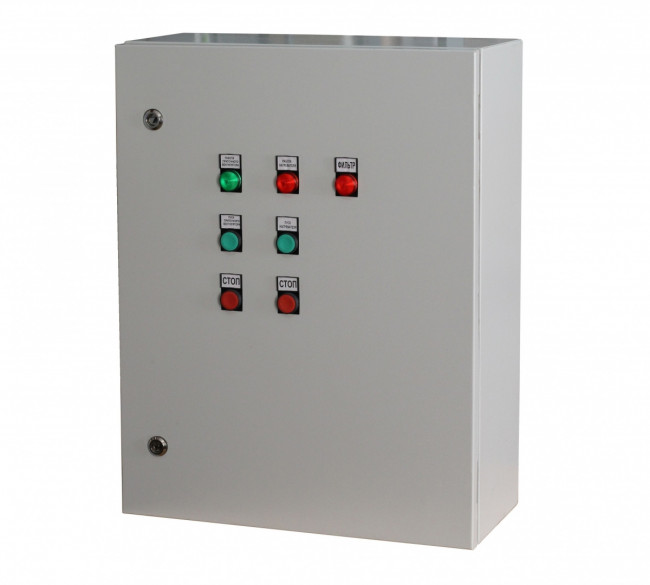

ЩУ6-1,5-36,0/Р предназначен для управления работой вентилятора и калорифера, в приточных системах вентиляции с электрическим калорифером. К щиту управления можно подключить частотный регулятор скорости вращения вентилятора.
Два варианта исполнения - в металлическом и пластиковом корпусе.
Есть регулировка температуры приточного воздуха с помощью контроллера.
Электрический калорифер разделен на две группы мощности. Мощность электрического калорифера на 380 В до 48 кВт.
Раздельное включение вентилятора и нагревателя, с автоматическим отключением нагревателя при отключении вентилятора. Отключение питания нагревателя при срабатывании биметаллических термовыключателей калорифера.
Возможно совместное использование с щитом ЩУВ1, ЩУВ2 и ЩУВ3, при этом в щите добавляется функция управления вытяжным вентилятором. В таком случае вытяжной вентилятор будет запускаться совместно с приточным.
Технические характеристики
- Напряжение питания: 380 В ± 15%, 50 Гц
- Диапазон рабочих температур: 0 ... 40 °С
Стандартные функции:
- ручной пуск и останов вентилятора на 380 В ;
- плавная регулировка скорости вращения приточного вентилятора (для щитов ЩУВ6/Р);
- ручной пуск и останов электрического нагревателя на 380 В ;
- электрический нагреватель разделен на две группы мощности;
- регулировка температуры приточного воздуха;
- защита от перегрева электрического нагревателя с помощью контроля состояния биметаллических термовыключателей, установленных в нагревателе;
- блокировка включения нагревателя без включения вентилятора ;
- индикация загрязнения фильтра по дифференциальному датчику давления воздуха PS-500;
- управление электроприводом воздушной заслонки (питание 220 В, возвратная пружина, либо управление "открыто/закрыто");
- отключение системы по сигналу пожарной сигнализации;
- индикация состояния системы;
- для управления вытяжным вентилятором возможно подключить ЩУВ1, ЩУВ2 или ЩУВ3.
Таблица подбора щита управления по мощности двигателя и нагревателя
| Наименование щита управления | Максимальная мощность двигателя, кВт | Максимальная мощность нагревателя, кВт | Максимальный линейный ток, A | Ступени нагревателя, кВт | Габаритные размеры, мм | Степень защиты | Вес, кг | Материалл корпуса |
| ЩУ6-1,5-30,0 | 1,5 | 30,0 | 57 | 18+12 | 800х650х250 | IP54 | 24,0 | металл |
| ЩУ6-1,5-36,0 | 1,5 | 36,0 | 67 | 18+18/24+12 | 800х650х250 | IP54 | 24,0 | металл |
| ЩУ6-2,2-42,0 | 2,2 | 42,0 | 78 | 24+18 | 800х650х250 | IP54 | 24,0 | металл |
| ЩУ6-2,2-48,0 | 2,2 | 48,0 | 88 | 24+24 | 800х650х250 | IP54 | 24,0 | металл |
| ЩУ6п-5,5-48,0 | 5,5 | 48,0 | 88 | 24+24 | 560х408х153 | IP65 | 11,0 | пластик |
| ЩУ6-1,5-30,0/Р | 1,5 | 30,0 | 57 | 18+12 | 800х650х250 | IP54 | 29,0 | металл |
| ЩУ6-1,5-36,0/Р | 1,5 | 36,0 | 67 | 18+18/24+12 | 800х650х250 | IP54 | 29,0 | металл |
| ЩУ6-2,2-42,0/Р | 2,2 | 42,0 | 78 | 24+18 | 800х650х250 | IP54 | 29,0 | металл |
| ЩУ6-2,2-48,0/Р | 2,2 | 48,0 | 88 | 24+24 | 800х650х250 | IP54 | 29,0 | металл |
Функциональная схема
Схема подключения ЩУ6-1,5-30, ЩУ6-1,5-36, ЩУ6-2,2-42 и ЩУ6-2,2-48
NK1 - канальный нагреватель;
NK2 - вторая ступень канального нагревателя;
М1 - приточный трехфазный вентилятор;
М4 - электропривод воздушной заслонки 220 В, трехпроводное управление;
PD1 - дифференциальный датчик давления для индикации загрязнения фильтра;
ТЕ - температурный канальный датчик TD-K1000;
FS1 - контакт системы пожарной сигнализации (нормально разомкнутый);
В щите должна быть установлена перемычка между контактами 16 и 17;
А В С - сеть, N - рабочая нейтраль, PE - защитная земля;
Q - термостат защиты от перегрева, температура срабатывания 70–80° С;
Y - термостат защиты от воспламенения, температура срабатывания 120–130 ° С.
Описание работы
При нажатии кнопки ПУСК ВЕНТИЛЯТОРА происходит запуск вентилятора М1, при этом на передней панели щита управления загорится лампа РАБОТА ВЕНТИЛЯТОРА. После запуска вентилятора возможно включение нагревателя.
Кнопкой ПУСК НАГРЕВАТЕЛЯ1 включается канальный нагреватель NK1и загорится индикаторная лампа РАБОТА НАГРЕВАТЕЛЯ1. Кнопкой ПУСК НАГРЕВАТЕЛЯ2 включается вторая ступень NK2 канального нагревателя.
Симисторный регулятор температуры, путем периодического включения/выключения нагревателя поддерживает заданную температуру приточного воздуха. Датчик температуры ТЕ устанавливается в канале приточной вентиляции или в помещении.
Кнопками СТОП можно выключить вентилятор и оба нагревателя. Нагреватель не работает , если не включить вентилятор. При срабатывании термостатов защиты канальный нагреватель отключается, а вентилятор продолжает работать.
При размыкании контакта пожарной сигнализации FS1 вентилятор и нагреватель также отключается.
К щиту управления возможно подключение частотного регулятора A TV212. Подбор частотного регулятора производится по мощности приточного вентилятора.

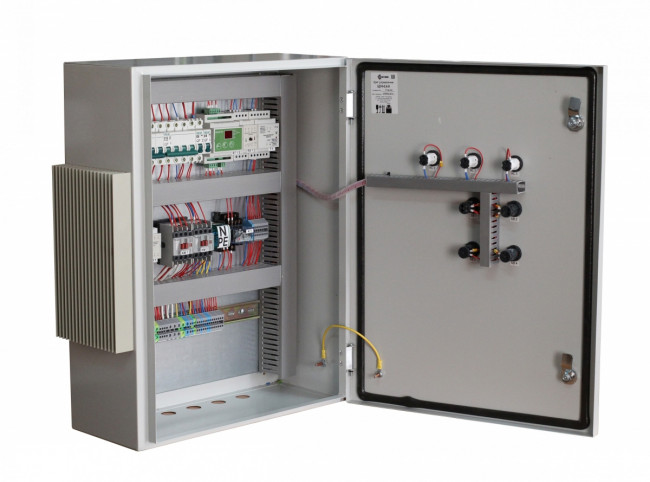

В щитах управления ЩУ6-1,5-30/Р , ЩУ6-1,5-36/Р , ЩУ6-2,2-42/Р и ЩУ6-2,2-48/Р частотный регулятор ATV212HU15N4 (ATV212HU22N4) установлен внутри щита управления. На дверце щита смонтирован выносной пульт управления частотным регулятором.
Подводимые провода
| Щит управления | Обозначение кабеля | Тип кабеля |
ЩУ6-1,5-30,0 ЩУ6-1,5-30,0/Р ЩУ6-1,5-36,0 ЩУ6-1,5-36,0/Р |
S1 |
ВВГ5х16 |
ЩУ6-2,2-42,0 ЩУ6-2,2-42,0/Р ЩУ6-2,2-48,0 ЩУ6-2,2-48,0/Р |
S1 |
ВВГ5х25 |
| Для всех ЩУ6 | S2 S3 S4 S5 S6 S7 |
МКЭШ 4х0,75 ВВГ4х10 ВВГ4х1,5 МКЭШ 3х0,75 МКЭШ 2х0,75 ВВГ3х10 |
