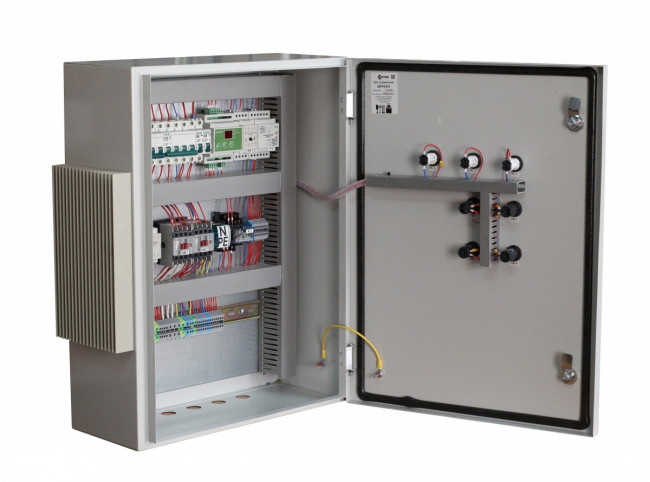

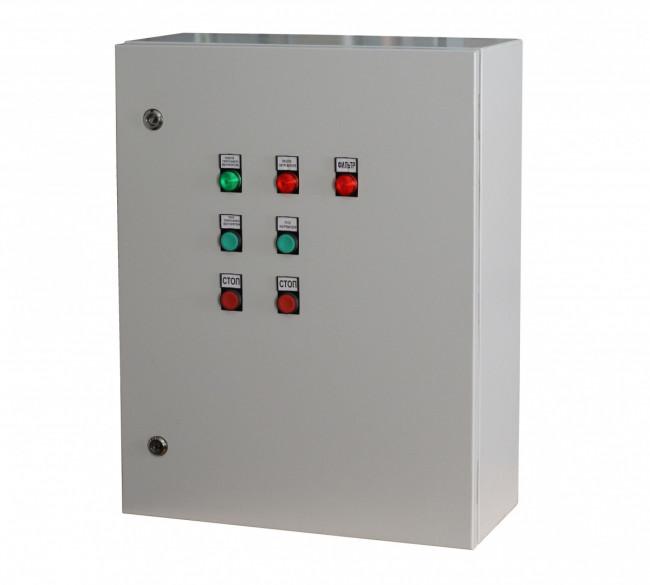

ЩУ8-7,5-108,0 для управления работой вентилятора и калорифера, в приточных системах вентиляции с электрическим калорифером. Есть регулировка температуры приточного воздуха с помощью контроллера. Есть плавная регулировка скорости вращения приточного вентилятора на 380 В.
Электрический калорифер разделен на несколько групп мощности. Мощность электрического калорифера на 380 В до 132 кВт.
Раздельное включение вентилятора и нагревателя, с автоматическим отключением нагревателя при отключении вентилятора.
Отключение питания нагревателя при срабатывании биметаллических термовыключателей калорифера.
Возможно совместное использование с щитом ЩУВ1, ЩУВ2 и ЩУВ3, при этом в щите добавляется функция управления вытяжным вентилятором. В таком случае вытяжной вентилятор будет запускаться совместно с приточным.
Технические характеристики
- Напряжение питания: 380 В ± 15%, 50 Гц
- Диапазон рабочих температур: 0 ... 40 °С
Стандартные функции:
- ручной пуск и останов вентилятора на 380 В;
- плавная регулировка скорости вращения приточного вентилятора;
- защита от перегрева обмоток двигателя вентилятора либо перегрузки по току;
- ручной пуск и останов электрического нагревателя на 380 В;
- электрический нагреватель разделен на несколько групп мощности;
- регулировка температуры приточного воздуха;
- защита от перегрева электрического нагревателя с помощью контроля состояния биметаллических термовыключателей, установленных в нагревателе;
- продувка ТЭНов нагревателя после выключения системы;
- блокировка включения нагревателя без включения вентилятора;
- подтверждение работы вентилятора по дифференциальному датчику давления воздуха PS500(PS1500);
- индикация загрязнения фильтра по дифференциальному датчику давления воздуха PS500(PS1500);
- управление электроприводом воздушной заслонки (питание 220 В, возвратная пружина);
- отключение системы по сигналу пожарной сигнализации;
- индикация состояния системы;
- подключение кнопочного пульта ПУ5 (кнопки Пуск, Стоп, лампа Работа);
- для управления вытяжным вентилятором возможно подключить ЩУВ1, ЩУВ2 или ЩУВ3.
Функциональная схема
Схема подключения ЩУ8-4,0-60
NK1 - канальный нагреватель;
NK2 - вторая ступень канального нагревателя;
NK3 - третья ступень канального нагревателя;
М1 - приточный трехфазный вентилятор;
R1 - частотный регулятор скорости
М4 - электропривод воздушной заслонки 220 В, трехпроводное управление;
PD1- дифференциальный датчик давления, индикация загрязнения фильтра;
ТЕ - температурный канальный датчик TD-K1000;
FS1 - контакт системы пожарной сигнализации НЗ;
А В С - сеть, N - рабочая нейтраль, PE - защитная земля;
Q - термостат защиты от перегрева, температура срабатывания 70–80 ° С ;
Y - термостат защиты от воспламенения, температура срабатывания 120–130 ° С.
