Устройства плавного пуска ATS

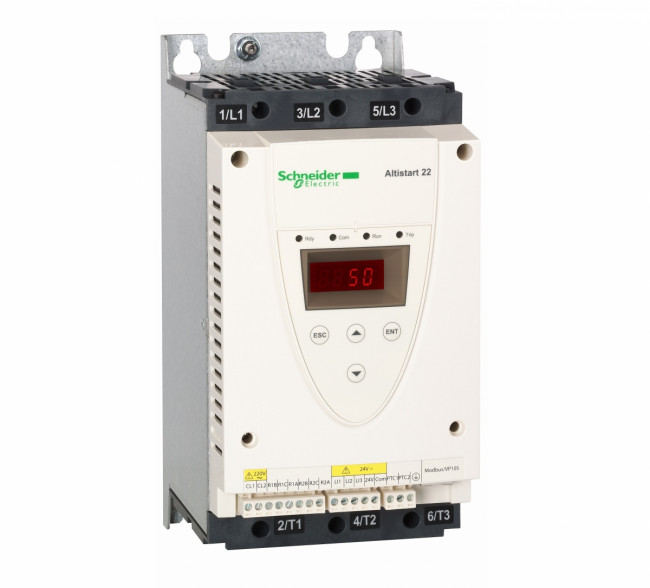

Устройства ATS01 и ATS22 обеспечивают оптимальную работу питающей сети и двигателей за счет контролируемого безударного плавного пуска и торможения.

Устройство плавного пуска постепенно повышает напряжение, обеспечивая плавный равномерный разгон, без скачков тока или вращающего момента.

Рекомендуется для вентиляторов с двигателями от 3 кВт и выше и для вентиляторов с ременной передачей.

Применяется в системах вентиляции и кондиционирования для защиты двигателя вентилятора.

Технические характеристики:

• Номинальное напряжение: ~ 380 В, 50 Гц;
• Рабочая температура: от минус 10 до 50 °С;
• Монтаж: на 35 мм DIN-рейку для ATS01 или на основание для ATS22;
• Степень защиты: IP20.

Таблица подбора ATS01 и ATS22 по мощности двигателя

Устройство плавного пуска	Мощность двигателя, кВт	Линейный ток, А	Настраиваемое время запуска, с	Размеры, мм	Вес, кг
ATS01N209QN	2,2/3,0	5,5/7,5	1 - 10	45х145х131	0,4
ATS01N212QN	4,0	9,6	1 - 10	45х145х131	0,4
ATS01N222QN	5,5/7,5	13,0/18,0	1 - 10	45х154х131	0,6
ATS01N232QN	15,0	35,0	1 - 10	45х154х131	0,6
ATS22D47Q	18,5/22,0	40,0/46	1 - 30	130х265х165	2,9
ATS22D62Q	30,0	59,0	1 - 30	145х295х205	2,9

Описание работы

Устройства плавного пуска и торможения ATSOIn ATS22 обеспечивают ограничение пускового тока за счет управления величиной напряжения в двух фазах питания двигателя. На лицевой стороне ATS01 находятся потенциометры которые позволяют настроить следующие параметры работы:

• время пуска двигателя,
• время торможения,
• начальный уровень напряжения в зависимости от момента нагрузки двигателя.

Для ATS22 настройка производится с клавиатуры, возможно задание параметров работы через Modbus.

Простота и низкая стоимость ATS делают их конкурентоспособными по отношению к электромеханическим (переключение со звезды на треугольник) и автотрансформаторным устройствам плавного пуска.

Схема подключения, двигатель без термоконтактов

А1— устройство плавного пуска

Q1—автоматический выключатель

М1—двигатель вентилятора

КМ1— магнитный пускатель

S1— кнопка ПУСК

S2 — кнопка СТОП

При нажатии кнопки S1 магнитный пускатель КМ1 подает питание на устройство плавного пуска А1, который запускает вентилятор.

Для выключения вентилятора необходимо нажать кнопку S2. Автоматический выключатель Q1 защищает двигатель вентилятора от короткого замыкания и токов перегрузки. На лицевой панели А1 находится потенциометр для настройки времени разгона двигателя вентилятора. Номинальный ток двигателя выставляется на лицевой панели Q1 с помощью регулировочного диска.

Данная схема подключения рекомендуется для плавного запуска вентиляторов мощностью от 3 кВт.

Для того чтобы устройство плавного пуска включало вентилятор сразу по подаче питания, контакты LI+ и LI2 (L1 и L2 для ATS22) необходимо соединить перемычкой.

Схема подключения, двигатель вентилятора оснащен термоконтактами

А1 — устройство плавного пуска;

А2 — реле защиты ТР220;

Q2 — автоматический выключатель;

М1 —двигатель вентилятора с позисторными или биметаллическими термоконтактами;

Т — термоконтакты двигателя;

КМ1— магнитный пускатель;

51 — кнопка ПУСК;

52 — кнопка СТОП.

При нажатии кнопки S1 магнитный пускатель КМ1 подает питание на устройство плавного пуска А1, который запускает вентилятор.

Для выключения вентилятора необходимо нажать кнопку S2. Автоматический выключатель Q2 защищает двигатель вентилятора от короткого замыкания.

На лицевой панели А1 находится потенциометр для настройки времени разгона двигателя вентилятора.

Тип термоконтактов двигателя вентилятора (биметаллические/позисторные) выставляется переключателем на лицевой панели реле защиты ТР220. Данная схема подключения рекомендуется для плавного запуска и надежной защиты вентиляторов мощностью от 3 кВт.

Для того чтобы устройство плавного пуска включало вентилятор сразу по подаче питания, контакты LI+ и LI2 (L1 и L2 для ATS22) необходимо соединить перемычкой.
