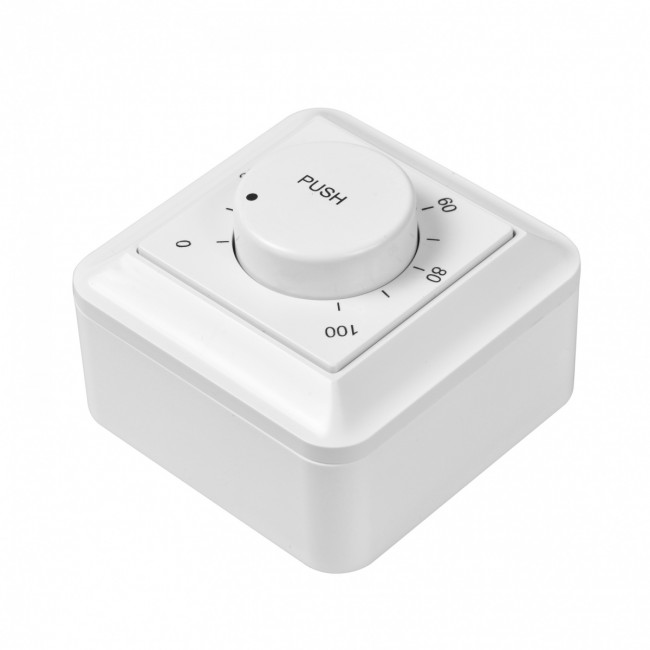

Пульт управления ПУ ATV

Пульт управления ПУ ATV предназначен для работы с частотным преобразователем или EC двигателем. Подходит для всех устройств, в которых есть возможность подключения внешнего задающего потенциометра номиналом 10 кОм.
С помощью пульта управления возможно включать и выключать двигатель вентилятора и изменять скорость его вращения.
Регулирование ведется в диапазоне частот, заранее запрограммированных на регуляторе.

Технические характеристики

• Сопротивление переменного резистора: 10 кОм;
• Макс. коммутируемый ток АС3 контактов включателя при 220 В , А: 2,0;
• Диапазон рабочих температур: от 0 до 40 °С;
• Класс защиты: IP20;
• Габаритные размеры: 80x80x53 мм;
• Вес: 0,15 кг;
• Присоединение: через зажимы для гибких проводов сечением до 2,5 мм2;
• Усилие затяжки: 0,3 Н*м.

Описание работы

Включение частотного преобразователя производится нажатием на кнопку PUSH. Выключение - при повторном нажатии на
кнопку.
Для правильной работы частотного преобразователя совместно с ПУ ATV преобразователь должен быть предварительно запрограммирован.
Частота вращения двигателя задается поворотом ручки пульта управления от минимально выставленной до максимального значения. При повторном включении двигателя есть возможность сразу запустить на заранее установленную скорость.
Пульт ПУ ATV может быть установлен на дверце щита управления или на стену недалеко от вентилятора.
Длина соединительных проводов от преобразователя до пульта управления должна быть не более 13 метров.

Схема подключения

А1 – Пульт управления ПУ ATV
А2 – Частотный регулятор или ЕС двигатель

1. NO контакт включателя
2. NO контакт включателя
3. Вход опорного напряжения
4. Выход управляющего напряжения
5. Общий

Схема подключения на примере ATV 212 вентилятор без термоконтактов

А1 - частотный регулятор ATV212;
А2 - пульт управления ПУ ATV;
Q1 - автоматический выключатель;
М1 - двигатель вентилятора;
КМ1 - магнитный пускатель;
S1 - кнопка ПИТАНИЕ;
S2 - кнопка ВЫКЛЮЧЕНИЕ.
При нажатии кнопки S1 магнитный пускатель КМ1 подает питание на частотный регулятор А1. Пускатель будет выключен при нажатии кнопки S2 или при срабатывании реле АВАРИЯ частотного регулятора - контакты FLA и FLC.
Автоматический выключатель Q1 защищает от перегрузки по току и короткому замыканию.
Для запуска регулятора и подключенного к нему вентилятора необходимо нажать выключатель на ПУ ATV. Изменение скорости вращения двигателя осуществляется путем выбора требуемого положения ручки на пульте управления. Желательно установить помехоподавляющие RC-цепочки на всех индуктивных цепях вблизи регулятора (реле, магнитные пускатели и электромагнитные клапаны).

Схема подключения на примере ATV 212 вентилятор с термоконтактами

А1 - частотный регулятор ATV212;
А2 - пульт управления ПУ ATV;
АЗ - реле защиты ТР220;
Q2 - автоматический выключатель;
М1 - двигатель вентилятора;
Т - термоконтакты двигателя;
КМ1 - магнитный пускатель;
S1 - кнопка ПИТАНИЕ;
S2 - кнопка ВЫКЛЮЧЕНИЕ;

При нажатии кнопки S1 магнитный пускатель КМ1 подает питание на частотный регулятор А1. Пускатель будет выключен при нажатии кнопки S2 или при срабатывании реле АВАРИЯ частотного регулятора - контакты FLA и FLC.
Автоматический выключатель Q2 защищает от токов короткого замыкания.
Для запуска регулятора и подключенного к нему вентилятора необходимо нажать выключатель на ПУ ATV. Изменение скорости вращения двигателя осуществляется путем выбора требуемого положения ручки на пульте управления.
Тип термоконтактов двигателя вентилятора (биметаллические/позисторные) выставляется переключателем на лицевой панели реле защиты ТР220.
Желательно установить помехоподавляющие RC-цепочки на всех индуктивных цепях вблизи регулятора (реле, магнитные пускатели и электромагнитные клапаны).
